Kilka różnych metod zarządzania energią zmniejsza pobór mocy przez połączoną w sieć elektronikę oraz zwiększa żywotność baterii w produktach przenośnych. Oto pięć przykładów zarządzania energią według Randy’ego Franka
DŁUŻSZE KORZYSTANIE Z TELEFONU KOMÓRKOWEGO

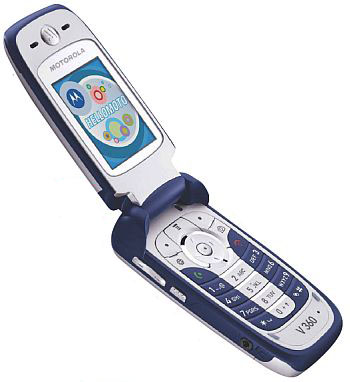

Motorola V360
Ten niedrogi telefon komórkowy zawiera funkcje spotykane zwykle w droższych modelach. Zaliczają się do nich: przechwytywanie i odtwarzanie sekwencji wideo, zintegrowany aparat o rozdzielczości VGA, funkcja PTT (wciśnij i rozmawiaj), bezprzewodowałączność Bluetooth, odtwarzacz MP3 oraz pamięć rozszerzalna TransFlash. Ponieważ te dodatkowe opcje mogą znacząco skrócić czas rozmowy oraz korzystania z dowolnej funkcji, istotne jest zarządzanie energią. W przypadku zasilania dostarczanego przez pojedynczą baterię litowo-jonową zarządzanie energią obejmuje powielacz napięcia, który zwiększa napięcie przeznaczone do zasilania wyświetlacza i jego układów podświetlających, a także kilka innych regulatorów napięcia stosowanych w układach przetwarzających, wzmacniaczu mocy, pamięci, łączności bezprzewodowej i funkcji audio.
ULEPSZONY WYŚWIETLACZ WIDEO
Tablica wyników Daktronics ProStar VideoPlus
Na wyświetlaczach aren sportowych, takich jak Rogers Centre Ballpark w Toronto, do prezentacji na żywo lub odtwarzania obrazów wideo tablice wyników Daktronics wykorzystują technikę czerwonych, zielonych i niebieskich (RGB) diod LED. W celu zwiększenia rozdzielczości obrazu, kalibracji jasności LED oraz poprawy sprawności energetycznej inżynierowie Daktronics wybrali 16-kanałowy sterownik diod LED firmy Texas Instruments – TLC5940. Indywidualnie regulowany modulator szerokości impulsów (PWM) o 12-bitowej skali szarości steruje każdym kanałem, zwiększając rozdzielczość koloru. Dodatkowo funkcja 6-bitowej korekty punktu kompensuje odchylenia jasności pomiędzy poszczególnymi diodami LED systemu, a dane korekcji przechowuje zintegrowana pamięć EEPROM.
INTELIGENTNA SKRZYNKA ŁĄCZENIOWA

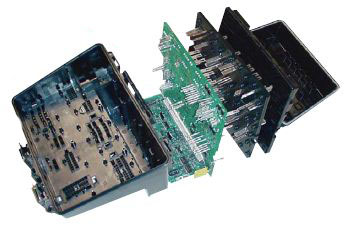

Cyfrowy moduł zasilania Yazaki Digital Power Module (DPM)
Dzięki DPM, wykorzystywanym w takich pojazdach jak Chrysler CS (Pacifica), tradycyjna motoryzacyjna skrzynka łączeniowa osiągnęła wyższy poziom. Urządzenie to łączy tanie przekaźniki zbudowane na zabezpieczonych przed krótkim zwarciem i przegrzaniem tranzystorach polowych (FET) z inteligentnymi tranzystorami FETS. Przy niższej rezystancji w stanie włączenia współczesnych tranzystorów FET zmniejszone rozproszenie mocy w module umozliwia półprzewodnikom obsługiwanie obwodów z prądami do 20 A. Takie półprzewodnikowe przełączanie mocy zapewnia odporną na usterki obsługę podsystemów oraz eliminuje bezpieczniki w niektórych obwodach. Możliwość przeprogramowania urządzenia ułatwia zmiany i rozbudowę. Metoda DPM umożliwia integrację kilku funkcji sterujących, włączając do jednego modułu zewnętrzne oświetlenie, konwersję A/C, pompę paliwową oraz zabezpieczenie przeciążeniowe.
TELEFON KOMÓRKOWY ZE ZINTEGROWANYM GPS O DUŻEJ ŻYWOTNOŚCI BATERII

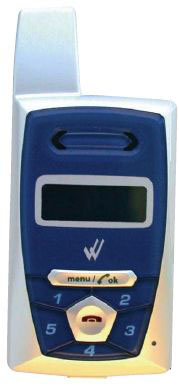

Wherify Wireless Wherifone
Wprowadzony jako najmniejszy na świecie telefon komórkowy GSM z zaawansowanym lokalizatorem GPS i łatwy w użyciu ma wymiary 81x40x17 mm. Ponieważ obsługuje sieć GSM, na ogół lokalizuje przybliżoną pozycję użytkownika, wykorzystując rozmieszczone anteny. Dzięki ograniczeniu wyszukiwania sygnału GPS do satelitów znajdujących się nad głową, zamiast poszukiwania w przestrzeni wszystkich 24 satelitów, GPS uzyskuje pozycję szybciej, a cały proces pochłania mniejszą ilość energii. Ta i inne techniki zarządzania energią zapewniają prawie 5-dniowe czuwanie oraz dokonanie 100 lokalizacji położenia przy jednym naładowaniu akumulatorka litowego o pojemności 600 mAh.
DOKŁADNOŚĆ DOZOWNIKA

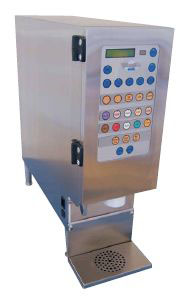

Dozownik FlavorShot firmy SureShot Dispensing Systems
FlavorShot dokładnie dozuje koncentraty do rozmaitych gorących i zimnych napojów, zapewniając ich zgodność z recepturą oraz obniżając koszty. Obwód sterowania porcjowaniem oparty jest na układzie scalonym MM908E62x SMARTMOS IC firmy Freescale Semiconductor. Układ ten zawiera zintegrowany poczwórny sterownik mostkowy H-bridge ze źródłem zasilania i wbudowanym mikroprocesorem sterującym. Wbudowany mikroprocesor HC08 MCU zapewnia taktowanie, sekwencjonowanie oraz sterowanie czterema półmostkowymi wyjściami 1-V, które zasilają silniki krokowe dozownika. Zintegrowany regulator napięcia (5V, 60 mA) stanowi źródło stabilizowanego zasilania obwodu scalonego.
